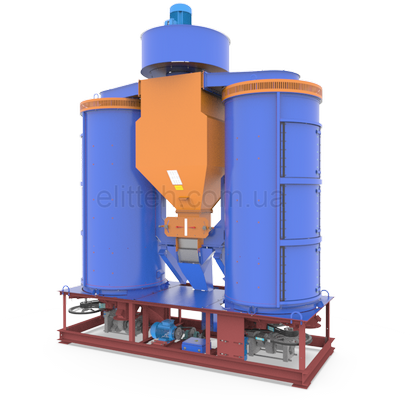

БЦС-50

Технічні характеристики БЦС-50

Принцип роботи БЦС-50

1. Неочищене зерно через дозатор №4 потрапляє на розкидач №5 який обертається в каналі повітряного сепарування у верхній частині блоку сепаратору.

2. Під дією повітряного потоку створеного вентилятором №3 легкі домішки, пил та рослинні залишки витягуються у відстійник №2, там вони осідають та виносяться за його межі через збірник №11.
3. Запилене повітря подається в циклон де частинки пилу осідають, а очищене повітря виходить в атмосферу через повітропровід.
4. Очищений повітряним потоком зерновий матеріал по конусу верхівки сповзає на розкидач №6 де отримує прискорення від його лопаток та притискається до внутрішньої поверхні решіт верхнього ярусу №7.
5. Решета верхнього, середнього та нижнього ярусів здійснюють обертальні рухи навколо вертикальної осі та коливальні рухи вздовж цієї осі.

6. Під дією відцентрових сил зерно притискається до внутрішньої сторони решіт, та сповзає зверху вниз за рахунок ваги та коливальних рухів ротора.

7. Дрібні домішки проходять крізь отвори верхнього решета №7 та лопатками направляються у збірник №11. Решта зернового матеріалу надходить на середнє решето №8 де відділяється подрібнене зерно яке лопатками подається в лоток №10.

8. На нижньому ярусі очищене зерно проходить крізь отвори решіт №9 та лопатками вивантажується в лоток чистого зерна, а великі домішки сходять по внутрішній частині решета вниз та лопатками подаються у бункер відходів.

9. Очистка решіт відбувається за рахунок циліндричних очисників. Для очистки верхнього та середнього решета використовуються два комбінованих очисника, які складаються з гумових та щіткових елементів. Отвори нижнього решета очищаються одним очисником з гумовими елементами.


10. Сепаратор розділяє зерновий матеріал на п’ять фракцій: пил, легкі та малі домішки, подрібнене (дрібне) зерно, очищене зерно, великі домішки. При необхідності об’єднання фракцій відділених на верхньому та середньому ярусі решіт в одну фракцію необхідно переключити клапан №1 у вертикальне положення.

Переваги БЦС-50

1. Вартість - у порівнянні з іншими зерноочисними машинами, що представлені на ринку України та з урахуванням реальної продуктивності, сепаратор типу БЦС має найнижчу вартість.
2. Універсальність - дозволяє очищати будь-які культури з підвищеною засміченістю та вологістю.
3. Якість очищення - дозволяє досягти високих показників якості очищення зерна завдяки комбінації повітряної та решітної сепарації.

Недоліки БЦС-50

1. Велика кількість підробок - завдяки високому попиту, існує значна кількість підробок даного сепаратору, що не відповідають технічним показникам продуктивності та якості очищення.
2. Складність конструкції - потребує від оператора спеціальних навичок в експлуатації та налагодженні сепаратору. Ми проводимо навчання операторів та здійснюємо подальший супровід.
3. Підвищений рівень травмування зерна.
