Зерноочисний комплекс ЗАВ-20
Детальніше
1 334 650 грн з ПДВ
Термін будівництва - 30 календарних днів.
Детальніше

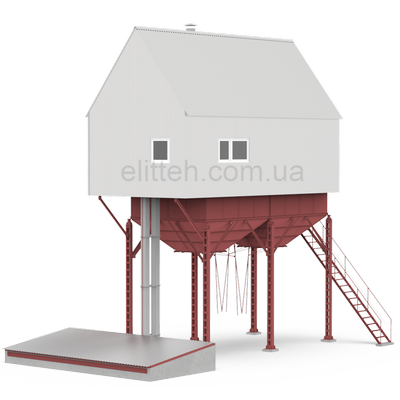

ЗАВ-20 – зерноочисний комплекс продуктивністю 25 т/г. Особливістю даного комплексу є розміщення зерноочисного сепаратору БЦС-25 на металоконструкцію, що складається з двох бункерів, один з яких слугує для накопичення очищеного зерна інший для мертвих та живих відходів.
Технічні характеристики ЗАВ-20
| Назва | ЗАВ-20 |
|
Продуктивність при очищенні зерна пшениці з вологістю до 17%, щільністю 755 кг/м3,
засміченістю до 10%, т/год, не менше |
25 т/г |
| Загальне споживання електроенергії | 12,4 кВт |
|
Об'єм завальної ями |
50 м3 |
| Висота проїзду під бункерами | 4,2 м |
|
Об'єм бункеру мертвих відходів |
16 м3 |
|
Об'єм бункеру живих відходів |
16 м3 |
|
Об'єм бункеру чистого зерна |
32 м3 |

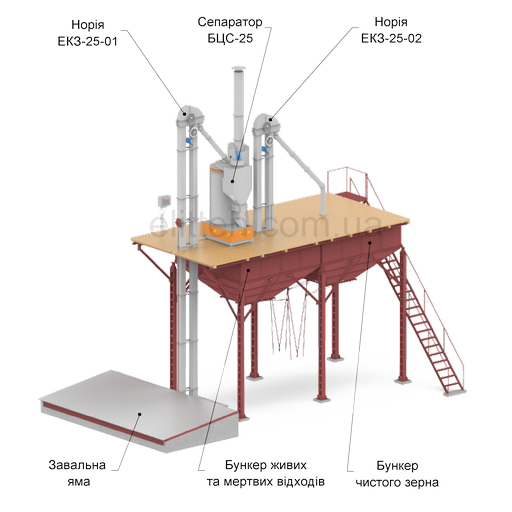

Технологічна схема роботи ЗАВ-20
- Неочищена зерно з автомобілів з заднім та бічним типом розвантаження завантажується в приймальний бункер завальної ями, об'ємом 50 м3.
- Через технологічне вікно у нижній частині приймального бункеру завальної ями, неочищене зерно потрапляє на завантажувальну норію ЕКЗ-25-01
- Завантажувальна норія ЕКЗ-25-01 здійснює вертикальне транспортування зерна та завантажує зерноочисний сепаратор БЦС-25.
- Зерноочисний сепаратор БЦС-25 здійснює очищення зерна від органічних та неорганічних домішок, поділяє зерно за розміром та вагою.
- Очищене зерно самопливом по зернопроводу потрапляє на проміжну норію ЕКЗ-25-02, нижня головка якої розміщена нижче рівня підлоги у бункері відходів.
- Проміжна норія ЕКЗ-25-01 завантажує очищене зерно в бункер чистого зерна.
- Живі та мертві відходи самопливом потрапляють в різні відсіки бункеру відходів.
- При заповнені бункерів та їх відсіків здійснюється вивантаження вмісту на автотранспорт.
За необхідністю дана технологічна схема може додатково комплектуватися насіннєвим сепаратором САД, або сепаратором попереднього очищення зерна. Для адаптації даного проектного рішення під конкретні задачі підприємства зверніться до наших фахівців. Ми безкоштовно розробимо проект з урахуванням Ваших побажань.
Габаритні розміри ЗАВ-20
